AIPUXIN: Votre fournisseur de jauge de niveau magnétostrictif professionnel!
Shandong Aipuxin Automation Instrument Co., Ltd. est spécialisée dans le développement, la conception et la production de capteurs d'automatisation intelligents. Au fur et à mesure que les exigences du marché changent, notre entreprise a développé des commutateurs de niveau de liquide capacitif RF, des émetteurs de niveau de liquide magnétostrictif, des émetteurs de niveau de liquide capacitif RF, des interrupteurs de niveau de matériau micro-ondes, des émetteurs de niveau de liquide radar, des produits de la série de densité de densité de fourche, etc. Nous avons travaillé dur Pour créer des produits de première classe et devenir une entreprise de première classe.
Nos avantages
Équipement de production professionnel
Notre usine moderne est équipée de tours CNC avancés, de montagnes, d'oscilloscopes, de machines de sable, de machines de soudage à l'arc d'argon, d'amètre, de machines à décapage de fil d'ordinateur, de boîtes de test à haute température, etc.
Innovation continue des produits
Notre entreprise continue d'innover des produits, compte plus de 200 produits et a obtenu plus de 80 brevets. Certification CE, ISO9001, certificats SIL, etc., qui améliorent la crédibilité de nos produits et améliorent leur compétitivité.
Inspection de qualité stricte
Notre R&D, notre conception et notre production sont strictement conformes aux normes internationales, et chaque processus a des procédures d'exploitation strictes. Plus de 30 ensembles d'équipements de test et de traitement aident à garantir la qualité des produits.
24- Hour Système de service
L'équipe de services professionnels peut résoudre rapidement les problèmes rencontrés par les utilisateurs et fournir également aux clients des services techniques à vie. Les services de suivi vidéo et les e-mails nous permettent de communiquer avec nos clients à la volée.
Une jauge de niveau magnétique est un type de capteur de niveau, c'est-à-dire un appareil utilisé pour mesurer le niveau de liquides. Une jauge de niveau magnétique comprend un dispositif "flottable" qui peut flotter à la fois dans des fluides de haute et basse densité. Les jauges de niveau magnétique peuvent également être conçues pour s'adapter aux conditions environnementales sévères jusqu'à 210 bars à 370 degrés.
Avantages de la jauge de niveau magnétostrictif
Haute précision et précision
L'un des principaux avantages des jauges de niveau magnétique est leur précision et leur précision exceptionnelles. Par rapport à d'autres méthodes de mesure de niveau, telles que des lunettes de vue ou des capteurs à ultrasons, les jauges magnétiques offrent une fiabilité supérieure pour fournir des lectures de niveau précises. Le couplage magnétique élimine tout problème mécanique potentiel, garantissant que l'indicateur de niveau se déplace de manière transparente avec le flotteur. Ce niveau élevé de précision est vital pour les industries qui nécessitent un contrôle précis sur les niveaux de liquide, tels que les usines chimiques ou les raffineries.
Durabilité et résistance
Dans les environnements industriels durs, la durabilité est une considération clé pour tout équipement. Les jauges de niveau magnétique sont conçues pour résister aux conditions extrêmes, y compris des températures élevées, des substances corrosives et des systèmes à haute pression. L'absence de contact direct avec le fluide de processus aide à protéger la jauge de la corrosion, ce qui en fait un choix approprié pour les industries traitant des médias agressifs. De plus, la construction robuste des jauges magnétiques, souvent en utilisant des matériaux comme l'acier inoxydable, assure leur fiabilité à long terme et leur résistance aux dommages physiques.
Caractéristiques de sécurité améliorées
La sécurité est primordiale en milieu industriel, en particulier lorsqu'il s'agit de mesurer et de contrôler les substances dangereuses. Les jauges de niveau magnétique offrent plusieurs caractéristiques de sécurité qui atténuent les risques potentiels. Premièrement, la conception scellée élimine les points de fuite, empêchant le fluide de processus de s'échapper dans l'environnement. De plus, le tube transparent abritant l'indicateur fournit un niveau de confinement secondaire, permettant aux opérateurs de détecter rapidement toute fuite ou débordement de fluide. Cette capacité d'inspection visuelle supplémentaire améliore les protocoles de sécurité et aide à prévenir les accidents ou les risques environnementaux.
Installation et maintenance faciles
L'installation et le maintien de jauges de niveau magnétique sont relativement simples, ce qui en fait un choix rentable pour de nombreuses applications industrielles. Les jauges peuvent être facilement montées sur les navires ou réservoirs existants, nécessitant des modifications minimales de l'infrastructure. De plus, sans pièces mobiles à l'intérieur du réservoir, le risque de défaillance mécanique est considérablement réduit, entraînant une baisse des coûts d'entretien. L'entretien de routine implique généralement un nettoyage périodique du verre ou du tube transparent pour assurer une visibilité claire de l'indicateur de niveau.
Compatibilité avec diverses conditions de processus
Un autre avantage des jauges de niveau magnétique est leur compatibilité avec un large éventail de conditions de processus. Ils peuvent gérer des températures de fonctionnement élevées ou faibles, des pressions et des supports agressifs, ce qui leur permet d'être utilisé dans divers contextes industriels. De plus, les jauges magnétiques peuvent être adaptées à des exigences spécifiques avec divers matériaux de construction, de revêtements et de connexions. Cette polyvalence garantit que les jauges de niveau magnétique peuvent s'adapter à différentes industries et processus, fournissant des solutions de mesure de niveau fiables dans diverses applications.
Application de la jauge de niveau magnétostrictif
Industrie du pétrole et du gaz
Les jauges de niveau magnétostrictif sont largement utilisées dans l'industrie pétrolière et gazière pour mesurer le niveau de pétrole brut, les produits de pétrole raffinés, le gaz naturel liquéfié (GNL) et d'autres hydrocarbures dans les réservoirs de stockage, les pipelines et les récipients de processus. Ils fournissent une surveillance précise et continue dans les opérations en amont et en aval.
Traitement chimique
Dans les usines de traitement chimique, des jauges de niveau magnétostrictif sont utilisées pour mesurer le niveau de divers liquides corrosifs, solvants, acides et autres produits chimiques. Ils conviennent à une large gamme d'applications, telles que les réservoirs de stockage, les récipients de réaction, les réservoirs de mélange et les colonnes de distillation.
Traitement de l'eau et des eaux usées
Les jauges de niveau magnétostrictif trouvent une application dans les installations de traitement des eaux et des eaux usées pour surveiller le niveau de liquides, y compris l'eau brute, l'eau traitée, les eaux usées, les boues et les produits chimiques. Ils sont utilisés dans les réservoirs de stockage, les clarificateurs, les bassins de décantation et d'autres navires de processus de traitement.
Industrie des aliments et des boissons
Dans l'industrie des aliments et des boissons, des jauges de niveau magnétostrictif sont utilisées pour mesurer le niveau de liquides, comme le lait, les jus, la bière, le vin et d'autres ingrédients. Ils garantissent une gestion précise des stocks, le contrôle des processus et la conformité aux normes d'assainissement.
Médicaments
Des jauges de niveau magnétostrictif sont utilisées dans des installations de fabrication pharmaceutique pour mesurer le niveau de liquides et de produits chimiques utilisés dans la formulation, le stockage et le traitement des médicaments. Ils aident à maintenir la cohérence des lots, la gestion des stocks et la conformité réglementaire.
Industrie des pâtes et papier
Dans l'industrie de la pulpe et du papier, des jauges de niveau magnétostrictif sont utilisées pour mesurer le niveau de liquides, tels que les produits chimiques, le stock de pulpe et les eaux usées, dans divers navires de processus, les réservoirs de stockage et les machines papier. Ils aident à l'optimisation des processus, au contrôle des stocks et à la conformité environnementale.
Principe de travail de la jauge de niveau magnétostrictif
Les principaux composants d'un capteur de niveau magnétostrictif comprennent un flotteur magnétique, un guide d'onde, un aimant de position et un ensemble électronique. Ce capteur fonctionne en fonction de la génération d'une onde de stress en torsion dans un guide d'onde magnétostrictif spécialement conçu.
Guide d'onde
Il s'agit d'un fil mince généralement fait d'un alliage ferromagnétique. Il exécute toute la longueur de la sonde.
Flotteur magnétique
Il monte et descend avec le niveau du liquide. Le flotteur contient un aimant en anneau qui crée un champ magnétique autour de lui.
Aimant de position
Il est généralement fixé à l'objet dont la position doit être mesurée. Il crée un champ magnétique lorsqu'il entre en contact avec le guide d'onde.
Assemblage électronique
Il envoie une impulsion électrique dans le guide d'onde, qui à son tour interagit avec le champ magnétique du flotteur pour générer une onde de contrainte de torsion.
Le temps pris par l'onde de torsion pour revenir à l'assemblage de l'électronique est directement proportionnel à la position du flotteur le long du guide d'onde. Ce délai est ensuite traduit par une mesure de niveau.
Composants de la jauge de niveau magnétostrictif
Émetteur
L'émetteur est le principal composant de la jauge de niveau magnétostrictive. Il contient l'élément de détection et l'électronique nécessaire à la mesure du niveau. L'émetteur génère et envoie un signal de mesure dans l'élément de détection.
Élément de détection
L'élément de détection est un tube rigide non magnétique composé d'un matériau magnétostrictif, généralement un alliage ferromagnétique. Il sert de guide d'onde pour le signal de mesure généré par l'émetteur.
Flotter
Le flotteur est un dispositif dynamique qui se déplace de haut en bas le long de l'élément de détection en fonction du niveau liquide. Il contient un aimant qui interagit avec le signal de mesure envoyé par l'émetteur.
Fil d'onde
À l'intérieur de l'élément de détection, il y a un fil d'onde qui fonctionne parallèle à sa longueur. Le fil d'onde est fait d'un matériau magnétostrictif, comme l'alliage nickel-fer. C'est l'élément clé qui interagit avec le signal de mesure et génère un signal de retour.
Électronique
La section électronique de la jauge de niveau magnétostrictif comprend des circuits pour la génération de signaux, la transmission, la réception et le traitement. Il comprend un générateur d'impulsions, un circuit de synchronisation, un récepteur et une unité de traitement du signal. L'électronique interprète le signal de retour de l'élément de détection pour déterminer le niveau liquide.
Enceinte
La jauge de niveau magnétostrictif est logée dans une enceinte qui protège les composants sensibles des facteurs environnementaux tels que l'humidité, la poussière et la température extrêmes. L'enceinte est généralement composée d'un matériau durable et résistant à la corrosion.
Facteurs à considérer avant de choisir une jauge de niveau magnétostrictive
Plage de mesures
Peut-être les critères les plus fondamentaux, la plage de mesure signifie la plage maximale et minimale que la jauge de niveau peut afficher sans erreurs. Également connu sous le nom de hauteur de colonne, un consommateur devrait en tenir compte avec les fluctuations possibles du niveau du fluide.
Spécifications du système
En ce qui concerne les spécifications du système, il existe une variété de paramètres qui doivent être pris en compte.
● Pression de fonctionnement maximale: c'est la pression maximale que l'appareil peut résister, spécifié par le fabricant.
● Plage de température du matériau: c'est la température maximale dans laquelle le dispositif peut fonctionner, spécifié par le fabricant.
● Gravité spécifique au liquide maximum: La gravité spécifique du liquide peut être définie comme le rapport de la densité du matériau stocké à la densité de l'eau à une température spécifiée. La gravité maximale spécifique au liquide sera également définie par le fabricant d'un appareil particulier.
● Densité maximale du matériau: il peut être défini comme la densité maximale du matériau que l'appareil peut maintenir, spécifié par le fabricant.
Moyen
Enfin, le type de milieu que la jauge de niveau mesurera est également important pour la sélection appropriée de l'appareil. Il existe essentiellement 3 types de milieu qui peuvent être stockés et mesurés.
● Milieu liquide: comprend des liquides tels que l'eau, l'essence, le liquide hydraulique ou les fluides très visqueux.
● Medium gazeux: comprend la vapeur, le GPL, le gaz naturel et d'autres milieux similaires.
● Medium solide: ceux-ci comprennent généralement des matériaux secs comme les poudres et les solides en vrac comme les produits chimiques, les minéraux, le sucre, l'amidon, etc.

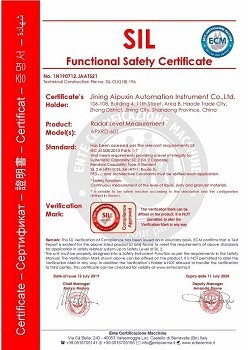

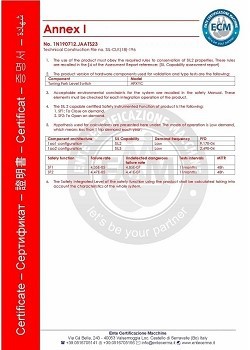

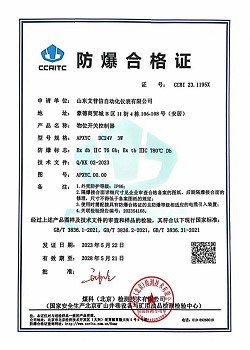

Notre certificat
Certification 3A, certification CE, ISO9001, certificat SIL, certificat à l'épreuve des explosions, etc. Prouver la force professionnelle de notre entreprise et la haute qualité de nos produits.

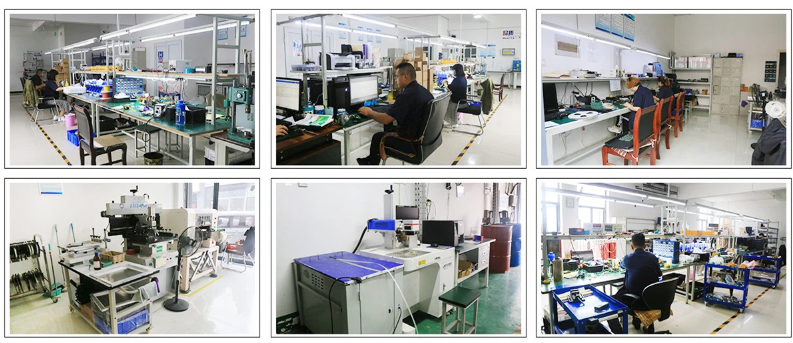

Notre usine
Notre entreprise a été créée le 9 juillet 2012, située au n ° 106-108, bâtiment 4, 11th Street, Block B, Haode Trade City (Anju), avec une superficie de plante existante de 3000 mètres carrés. L'équipement de production professionnel et les employés favorisent continuellement l'innovation et l'optimisation des produits.
Guide Ultimate FAQ sur la jauge de niveau magnétostrictif
Nous sommes des fabricants de jauges de niveau magnétostrictif professionnels en Chine, spécialisés dans la fourniture d'un service personnalisé de haute qualité. Nous vous accueillons chaleureusement à la jauge de niveau magnétostrictif en gros en stock en stock ici de notre usine. Pour la consultation des prix, contactez-nous.
