Comment configurer les paramètres de mesure du compteur de niveau radar de la pulpe?

Salut! En tant que fournisseur de compteurs de niveau radar en pulpe, je suis super ravi de partager avec vous comment configurer les paramètres de mesure de ces dispositifs astucieux. Ce n'est pas aussi compliqué que cela peut paraître à première vue, et une fois que vous aurez compris, vous serez en mesure d'assurer des mesures précises et fiables pour vos besoins de surveillance au niveau de la pulpe.

Tout d'abord, expliquons pourquoi la configuration des paramètres de mesure est si importante. Un compteur de niveau radar en pulpe utiliseCapteur d'ondes électromagnétiquespour déterminer le niveau de pulpe dans un réservoir ou un récipient. Si les paramètres ne sont pas corrects, vous pourriez vous retrouver avec des lectures inexactes, ce qui peut entraîner toutes sortes de problèmes, comme le surfilage ou la sous-remplissage du réservoir, et ce n'est certainement pas ce que vous voulez.

Comprendre les bases

Avant de plonger dans la configuration réelle des paramètres, il est crucial d'avoir une compréhension de base du fonctionnement d'un compteur de niveau radar en pulpe. Ces compteurs émettent des ondes électromagnétiques qui voyagent dans l'air et rebondissent de la surface de la pulpe. Le temps nécessaire aux vagues pour revenir au capteur est ensuite utilisé pour calculer la distance entre le capteur et la surface de la pulpe, ce qui à son tour vous donne le niveau de pulpe dans le réservoir.

Maintenant, passons dans le Nitty - Gritty de la configuration des paramètres de mesure.

Étape 1: Choisissez le bon emplacement d'installation

La première étape dans la configuration de votre compteur de niveau radar de pulpe consiste à choisir le bon emplacement d'installation. Vous voulez placer le compteur à un endroit où il peut avoir une ligne de vue claire à la surface de la pulpe. Évitez les zones avec des obstructions comme les tuyaux, les échelles ou d'autres équipements qui pourraient interférer avec les ondes électromagnétiques.

Assurez-vous également que l'emplacement est exempt de vibrations excessives et de fluctuations de température. Des températures élevées peuvent affecter les performances du compteur, donc si vous avez affaire à une pulpe à température élevée, vous voudrez peut-être envisager d'utiliser un200 ℃ Capteur de niveau de radar liquide à température de haute température.

Étape 2: Réglez la plage de mesure

Une fois que vous avez installé le compteur, l'étape suivante consiste à définir la plage de mesure. Il s'agit de la distance minimale et maximale que le compteur peut mesurer. Vous devez déterminer la hauteur du réservoir et régler la plage de mesure en conséquence.

Par exemple, si votre réservoir mesure 10 mètres de haut, vous pouvez régler la plage minimale sur 0 mètres (le bas du réservoir) et la plage maximale à 10 mètres (le haut du réservoir). Assurez-vous de tenir compte des zones mortes en haut ou en bas du réservoir où le compteur pourrait ne pas être en mesure d'obtenir des lectures précises.

Étape 3: Ajustez la force du signal

La force du signal des ondes radar est un autre paramètre important. Si le signal est trop faible, le compteur pourrait ne pas être en mesure de détecter avec précision la surface de la pulpe. D'un autre côté, si le signal est trop fort, il pourrait provoquer des interférences et de fausses lectures.

La plupart des compteurs de niveau radar de pâte moderne ont une fonction de réglage automatique du signal, mais vous devrez peut-être encore l'affiner - le régler manuellement. Vous pouvez le faire en ajustant le paramètre de gain sur le compteur. Commencez par un gain faible et augmentez-le progressivement jusqu'à ce que vous obteniez une lecture stable et précise.

Étape 4: filtrage et moyenne

Pour obtenir des lectures plus précises et stables, vous pouvez utiliser des fonctions de filtrage et de moyenne. Le filtrage aide à éliminer tout bruit ou interférence du signal, tandis que la moyenne prend plusieurs lectures sur une période de temps et calcule une valeur moyenne.

Vous pouvez généralement ajuster les paramètres de filtrage et de moyenne sur le compteur. Un niveau de filtrage plus élevé éliminera plus de bruit mais pourrait également ralentir le temps de réponse du compteur. De même, un temps de moyenne plus long vous donnera une lecture plus stable, mais peut ne pas convenir si vous avez besoin de mesures réelles.

Étape 5: étalonnage

L'étalonnage est une étape essentielle dans la configuration des paramètres de mesure de votre compteur de niveau radar de pulpe. Vous devez calibrer le compteur pour vous assurer que les lectures sont exactes.

Il existe deux principaux types d'étalonnage: l'étalonnage sec et l'étalonnage humide. L'étalonnage sec est fait lorsque le réservoir est vide. Vous définissez simplement le compteur à zéro à ce stade. L'étalonnage humide, en revanche, est fait lorsque le réservoir est rempli de pulpe. Vous mesurez le niveau réel de pulpe dans le réservoir en utilisant une méthode différente (comme une jauge), puis ajustez les paramètres du compteur pour correspondre au niveau réel.

Étape 6: Paramètres de communication et de sortie

Enfin, vous devez configurer les paramètres de communication et de sortie du compteur. La plupart des compteurs de niveau radar de pulpe prennent en charge divers protocoles de communication comme le modbus, le HART ou la sortie 4 à 20 mA.

Vous devez choisir le protocole de communication compatible avec votre système de contrôle existant. Une fois que vous avez sélectionné le protocole, vous pouvez configurer le compteur pour envoyer les données de niveau à votre système de contrôle à intervalles réguliers.

Avantages de l'utilisation d'un compteur de niveau radar en pulpe

L'utilisation d'un compteur de niveaux radar en pâte à puits a plusieurs avantages. Premièrement, il fournit des mesures de niveau précises et fiables, ce qui vous aide à optimiser votre processus de production de pâte. Vous pouvez éviter le surfilage ou la sous-remplissage des réservoirs, ce qui peut vous faire économiser de l'argent et améliorer l'efficacité.

Deuxièmement, ces compteurs ne sont pas en contact, ce qui signifie qu'ils ne sont pas en contact direct avec la pulpe. Cela réduit le risque de contamination et d'usure sur le capteur, conduisant à une durée de vie plus longue pour le compteur.

Envelopper

La configuration des paramètres de mesure d'un compteur de niveau radar de pulpe peut sembler une tâche intimidante au début, mais si vous suivez ces étapes, vous pourrez le faire avec facilité. N'oubliez pas de choisir le bon emplacement d'installation, de définir la plage de mesure, d'ajuster la résistance du signal, d'utiliser le filtrage et la moyenne, d'étalonner le compteur et de configurer les paramètres de communication et de sortie.

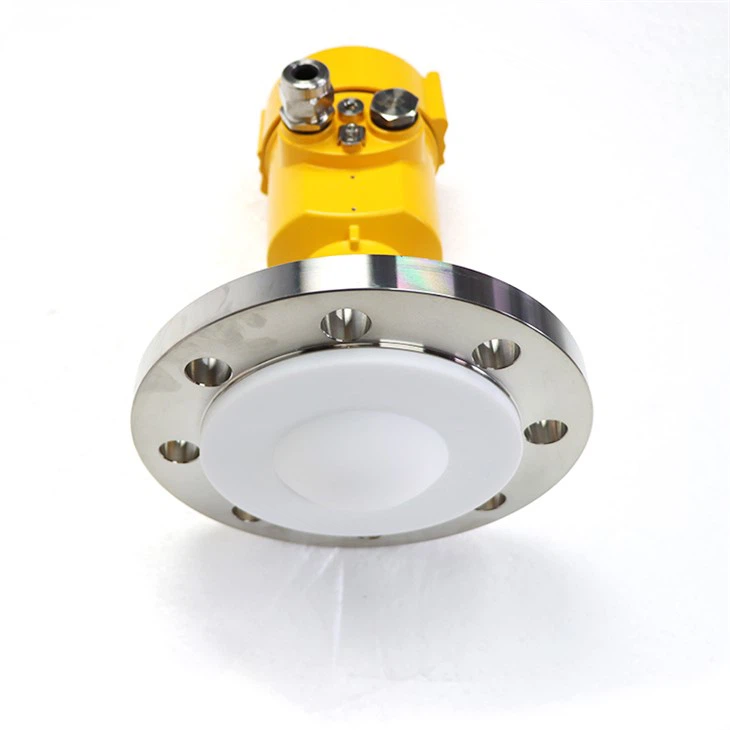

Si vous êtes sur le marché pour un compteur de niveau radar de pâte de haute qualité, nous vous sommes couverts. Nos compteurs sont fiables, précis et sont livrés avec un excellent support après-vente. Que vous ayez besoin d'un compteur standard ou d'unGauge de niveau radar à 80 GHzPour des mesures plus précises, nous pouvons vous fournir la bonne solution.

Si vous souhaitez en savoir plus ou si vous souhaitez discuter de vos exigences spécifiques, n'hésitez pas à nous contacter. Nous sommes toujours heureux de vous aider à trouver le meilleur compteur de niveau radar de pulpe pour vos besoins et à vous guider à travers le processus de configuration des paramètres. Travaillons ensemble pour rendre votre surveillance au niveau de la pulpe plus efficace et les tracas - gratuits!

Références

• "Manuel de mesure du niveau radar" par Vega Grieshaber KG
• "Capteurs de niveau radar industriel: principes et applications" par ENdress + Hauser
