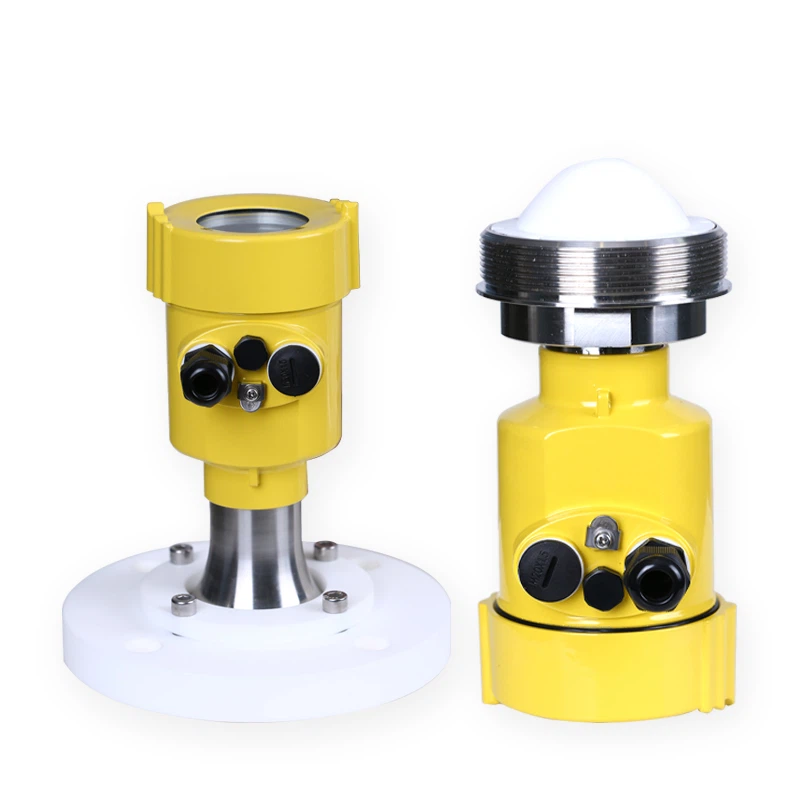

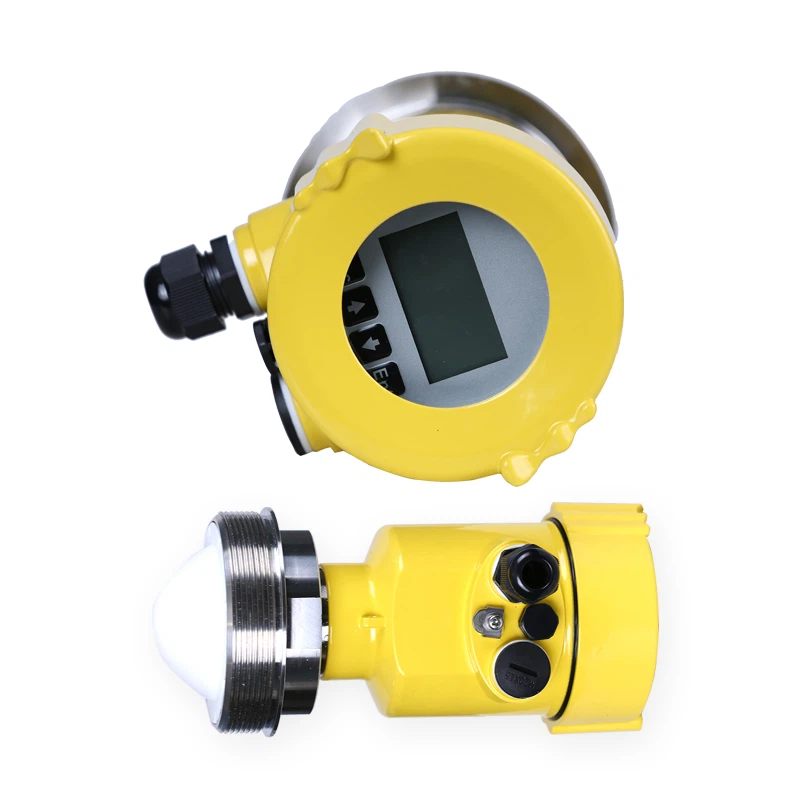

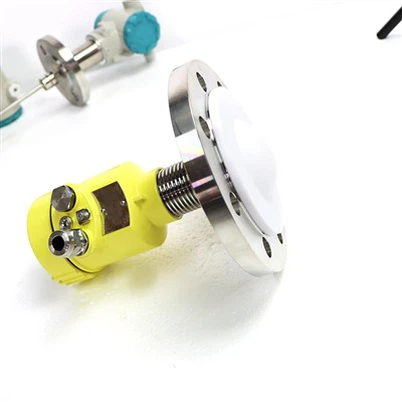

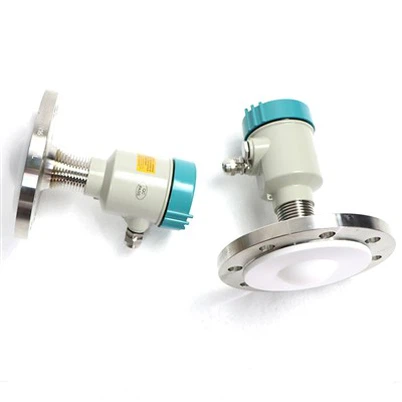

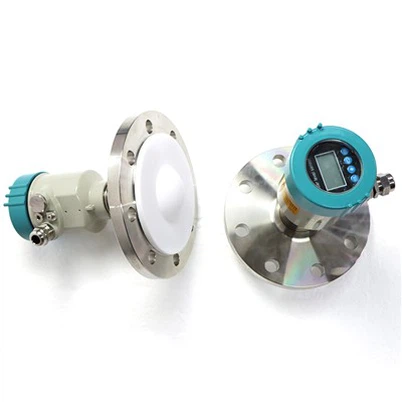

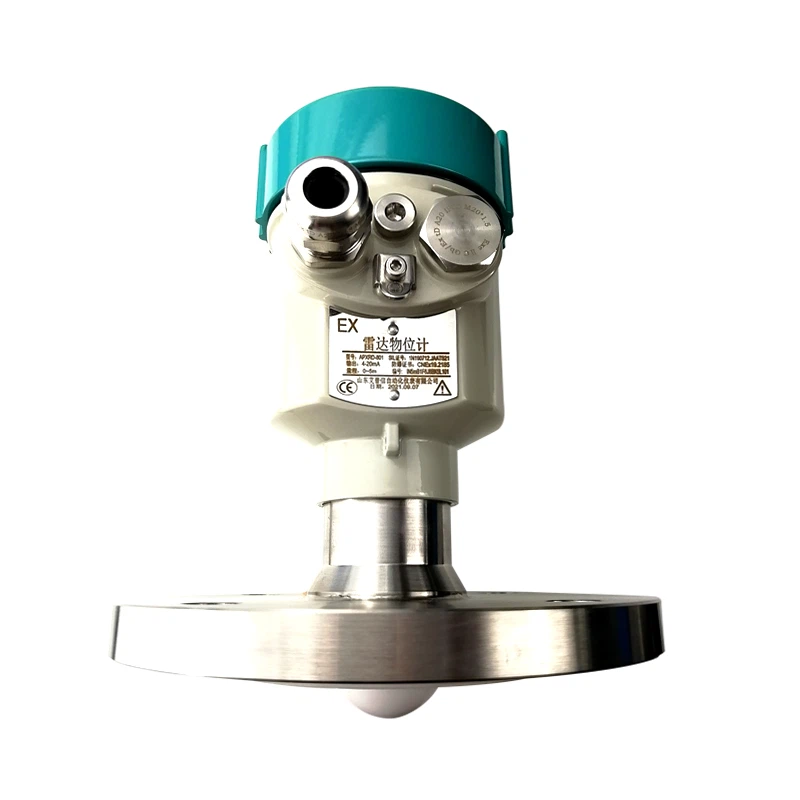

Capteur radar industriel

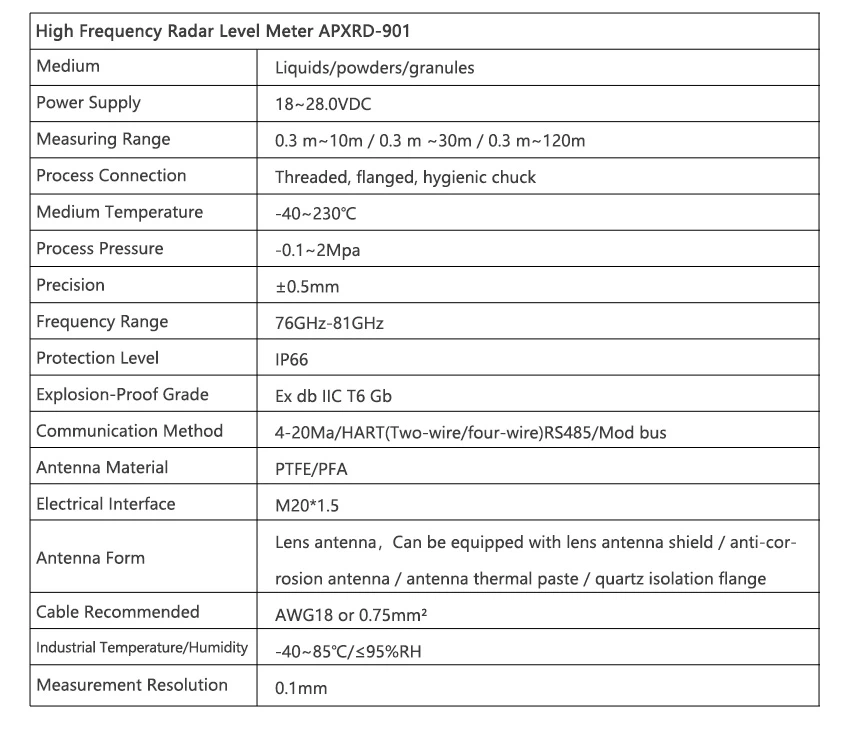

Paramètre technique

Présentation du produit:

Le capteur radar industriel utilise le principe d'onde continue modulée en fréquence pour émettre des signaux d'onde continue vers la surface du matériau et recevoir les signaux réfléchis par la surface du matériau pour calculer la distance au niveau du matériau afin de déterminer la hauteur du niveau du matériau. Ce type de mesureur de niveau est largement utilisé dans les radars à bande 80 GHz dans le domaine de la mesure industrielle. Il présente les avantages d'une mesure de haute précision du niveau de liquide et du niveau de liquide sans contact, et présente des avantages évidents par rapport aux autres radars à impulsions micro-ondes et radars à guide d'ondes conventionnels. Son faisceau extrêmement étroit et ses capacités de pénétration garantissent que les performances de mesure ne sont pas dégradées dans des situations extrêmement complexes.

Les capteurs radar industriels présentent les avantages d'une grande précision, de petits angles morts, d'une faible maintenance, d'une longue durée de vie et de hautes performances, ils ont donc été largement utilisés dans le domaine industriel. Cependant, les points suivants doivent être pris en compte lors de l'utilisation afin de réduire le degré de dommage :

Tout d'abord, un capot de protection doit être installé pour les capteurs installés à l'extérieur afin d'éviter que l'écran ne soit endommagé pendant une longue période par la lumière directe du soleil, la pluie, l'humidité et d'autres facteurs, et pour éviter le vieillissement et la corrosion du produit.

Deuxièmement, nous devons protéger les fils et les câbles pour éviter l'accumulation d'eau et les morsures d'eau afin de garantir la sécurité des fils et des câbles.

Troisièmement, dans des environnements extrêmes, tels que des hivers froids et des étés chauds, si la température ambiante dépasse la plage de fonctionnement du produit, des dispositifs haute tension et haute température doivent être installés autour du produit pour garantir son fonctionnement normal.

Enfin, le radar doit être perpendiculaire au milieu mesuré et il ne doit y avoir aucun autre obstacle à portée du prototype d'émission d'ondes électromagnétiques du radar pour garantir la précision de la mesure.

Les antennes des capteurs radar industriels émettent des impulsions micro-ondes extrêmement étroites qui se propagent dans l’espace à la vitesse de la lumière. Lorsqu'il rencontre la surface du milieu mesuré, une partie de son énergie est réfléchie et reçue par la même antenne.

L'intervalle de temps entre l'émission et la réception des impulsions est proportionnel à la distance entre l'antenne et la surface du milieu mesuré. En raison de la vitesse de propagation extrêmement élevée des ondes électromagnétiques, il est difficile de confirmer l'intervalle de temps entre les impulsions émises et reçues (de l'ordre de la nanoseconde).

Le capteur radar industriel utilise une technologie spéciale de calcul de corrélation pour identifier avec précision l'intervalle de temps entre l'émission et la réception des impulsions, calculant ainsi davantage la distance entre l'antenne et la surface du milieu mesuré.

Ce type de jauge de niveau radar est devenu un produit courant sur le marché des instruments de mesure de niveau et est principalement divisé en jauge de niveau radar à poudre de particules solides et jauge de niveau radar à poudre de particules solides à ondes guidées.

Caractéristiques

1. L'angle du faisceau est petit, l'énergie est concentrée et la capacité anti-interférence est forte, ce qui améliore considérablement la précision et la fiabilité des mesures ;

2. L'antenne est compacte et facile à installer ;

3. L'angle mort de mesure est petit, adapté à la mesure de petits réservoirs de stockage, et l'effet est bon ;

4. La longueur d'onde est plus courte et plus adaptée pour mesurer le niveau de petites particules ;

5. Utilisez une mesure sans contact, sans usure et sans pollution ;

6. Le signal de sortie du compteur de niveau radar à poudre de particules solides peut être sélectionné parmi (4-20) système à deux fils mA/HART, système à quatre fils ou protocole RS485/MODBUS, et l'alimentation du système à quatre fils. l'alimentation est aussi faible que 12 V CC.

Application du produit

Le capteur radar industriel convient à la mesure continue sans contact du niveau de liquides, de boues et de matériaux granulaires. Il peut s'adapter à d'importants changements de température et de pression et peut fonctionner normalement même en présence de gaz inertes et volatils.

Le capteur utilise une technologie de mesure d'impulsions micro-ondes et fonctionne de manière stable dans la bande de fréquences industrielle. Son angle de faisceau est petit, il peut être installé dans divers conteneurs ou tuyaux métalliques et non métalliques, et il est inoffensif pour l'environnement et le corps humain.

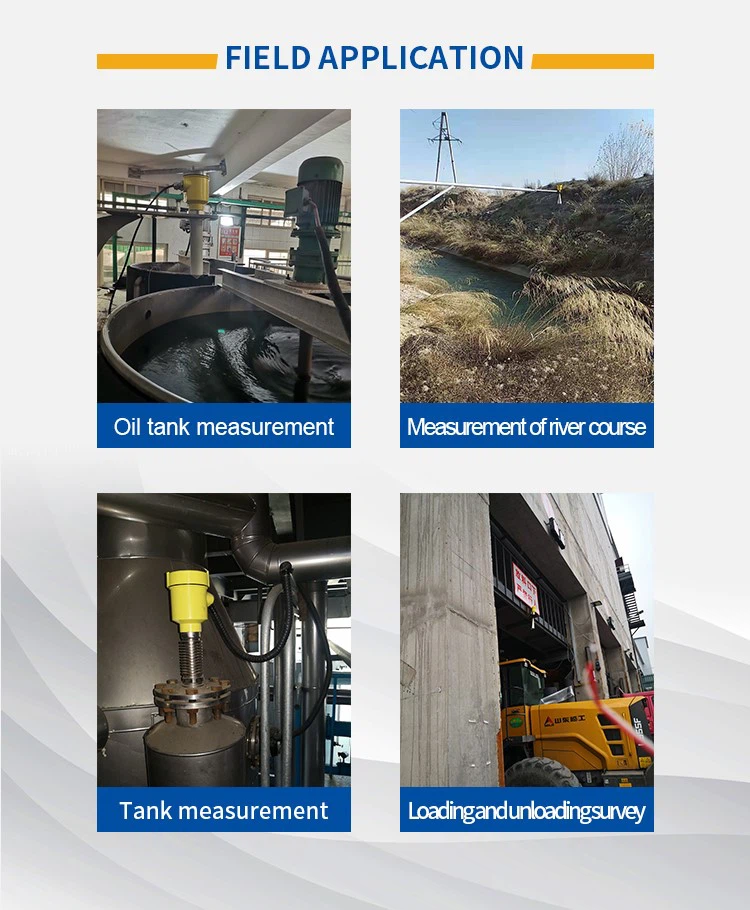

Les domaines d'application incluent la détection de rivières, la détection de poudre, la détection de solides, la détection d'acide-base, etc. En outre, il peut également être utilisé pour les mesures de réservoirs chimiques de divers matériaux de réservoir, les mesures de ciment en poudre de charbon, les mesures de centrales électriques de réservoirs de pétrole et les mesures de corrosion. dans l'industrie pharmaceutique.

Instructions d'installation

Lors de l'installation d'un capteur radar industriel, vous devez choisir un emplacement approprié, tenir compte de la hauteur et de l'angle d'installation et éviter les obstacles. Le câblage doit être effectué conformément aux instructions et bien mis à la terre. L'entretien et l'inspection réguliers des jauges de niveau radar sont des mesures importantes pour garantir leur fonctionnement normal. Lors de la sélection d'un indicateur de niveau radar approprié, vous devez prendre en compte l'objet à mesurer, les conditions environnementales et les exigences de mesure. Si vous rencontrez des problèmes, vous devez contacter le fabricant à temps pour obtenir une assistance technique.

certificat

Période de garantie de 12 mois ; Sans entretien à vie
